SMT貼片加工的點涂設備
在電子加工廠的SMT貼片加工中,有一些比較特殊的電子元器件事不能只使用一般的錫膏焊接工藝的,因為它們的特殊性,普通的錫膏焊接工藝會(huì )導致它們在出現一些影響使用和壽命的問題。一般來說,在SMT加工中對于這類SMT貼片元件會(huì )采取一些特別的加工工藝措施,比如點膠工藝等。

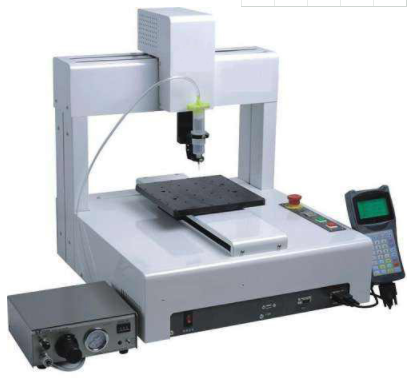

在SMT貼片加工中,點膠機一般是手動和自動兩種,分別用于小批量和大批量生產。點膠機最重要的部位就是點膠頭。
點膠頭根據分配泵的不同可分為時間壓力式、螺旋泵式、線性正相位移泵式、噴射泵式等4種,下面大概介紹一下這4種點膠頭。
1、時間一壓力式點膠頭。
在大家的印象中氣壓泵一直是SMT加工中最直接的點涂方式,它根據時間壓力原理,利用壓縮機產生受控脈沖氣流進行工作。工作時氣流脈神作用時間越長,從針頭推出的涂敷材料數量就越多。
2、螺旋泵式點膠頭。
螺旋泵式點膠頭靈活性強,適合滴涂各種貼片膠,對貼片膠中混入的空氣不太敏感,但對黏度的變化敏感,點涂速度對點涂一致性也有影響。
3、線性正相位位移點膠頭。
線性正相位位移點膠頭高速點涂時對膠點一致性好,能點大膠點但清洗復雜,對貼片膠中的空氣敏感。
4、噴射泵式點膠頭。
噴射泵式屬于非接觸式點膠頭,點膠速度快,對電路板的翹曲和高度變化不敏感,但大膠點速度慢,需要多次噴射,清洗復雜。
