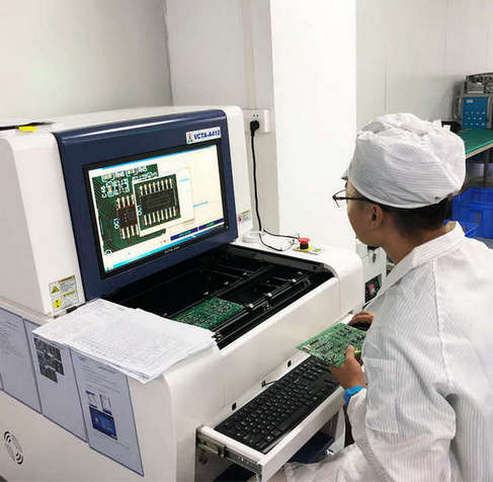

SMT加工的質量檢測對于整體SMT貼片加工的質量有著有效的提高產品合格率效果，并且能夠有效的保障SMT貼片質量的使用可靠性等能夠達到加工需求。下面廣州佩特精密電子給大家簡單介紹一些常見的質量檢測方法。

一、材料檢測

材料檢測即IQC，對原材料的檢驗是保證加工質量的一個重要環節，是SMT貼片加工順利完成的基礎。

1、來料檢驗

檢驗電子元件等原材料的規格、致使、產品型號、標值、外觀和規格尺寸等是不是與委托方給予的BOM清單是不是一致，保證原材料符合委托方標準。再有便是集成芯片檢驗，集成芯片的規格尺寸、間隔、封裝和Pin腳等，都要做好QC檢驗。

2、上錫檢驗

對IC引腳和電子元件原材料做好上錫檢驗，檢驗是不是氧化，和原材料吃錫狀況。

3、PCB板檢驗

PCB板的質量影響了PCB產品的質量，不然會(huì )產生假焊、空焊和浮高狀況。因此 要檢驗PCB板是不是變形、飛線、刮花、線路受損狀況和外觀是不是平整。

4、PCB板吃錫檢驗

潮濕度影響PCB板的吃錫率，吃錫率不佳會(huì )致使點焊不圓潤。

5、埋孔位檢驗

埋孔位徑規格尺寸是根據電子元件規格尺寸來影響的，若是過小或過大會(huì )致使電子元件無法電子或掉下來。

二、助焊膏檢驗

SMT加工中運用的助焊膏來自有專業的供應商，助焊膏在運用整個過程中采用“先進先出法”的運用標準，即先購買的先運用。助焊膏存放環境溫度一般 在0℃~10℃之間，浮動1℃。助焊膏運用之前要做好助焊膏解凍，一般 為室溫4h左右，運用需做好標識，運用剩下的要做好回收，但是2次回收即要回收給供應商做好處理，避免環境污染。助焊膏運用前還需運用自動攪拌裝置攪拌5min，防止空氣進入焊后致使氣泡的產生。

三、鋼網及刮刀控制

鋼絲網規格一般 在37cm*47cm，承受力在50~60MP，一般 運用張力器做好承受力檢驗。鋼網的存放環境溫度最好是控制在25℃，鋼網邊緣為膠邊，溫度過過高變脆，致使鋼網損壞。刮刀為45度開展工作，一般 鋼網刮刀運用兩萬次能損壞。因其鋼網厚薄會(huì )變小，傷害鋼網承受力，會(huì )致使刮錫不徹底。

四、smt貼片機調整及首次QC

根據委托方給予的BOM單、樣板和ECN文件等坐標文件調整自動貼片機的坐標，保障精準測量準確，貼片準確。它是做好首樣貼片QC檢驗，產品質量檢驗工作員檢驗是不是漏貼，貼飛，貼片位置和貼片是不是準確等。確認準確才做好批量生產。

五、三次QC檢測

這次檢測是質管部的QA檢測。質管部需要對PCBA成品進行抽樣檢查，確保合格后進行包裝交貨。
